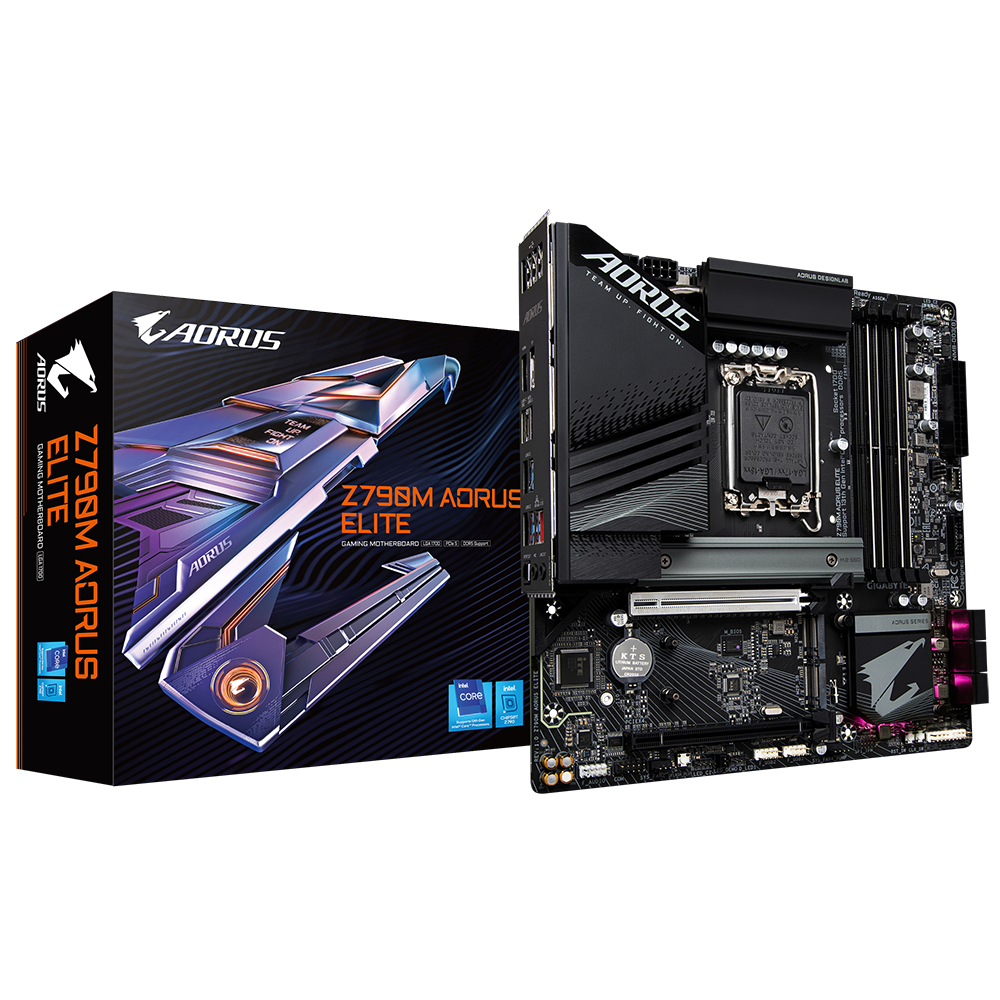

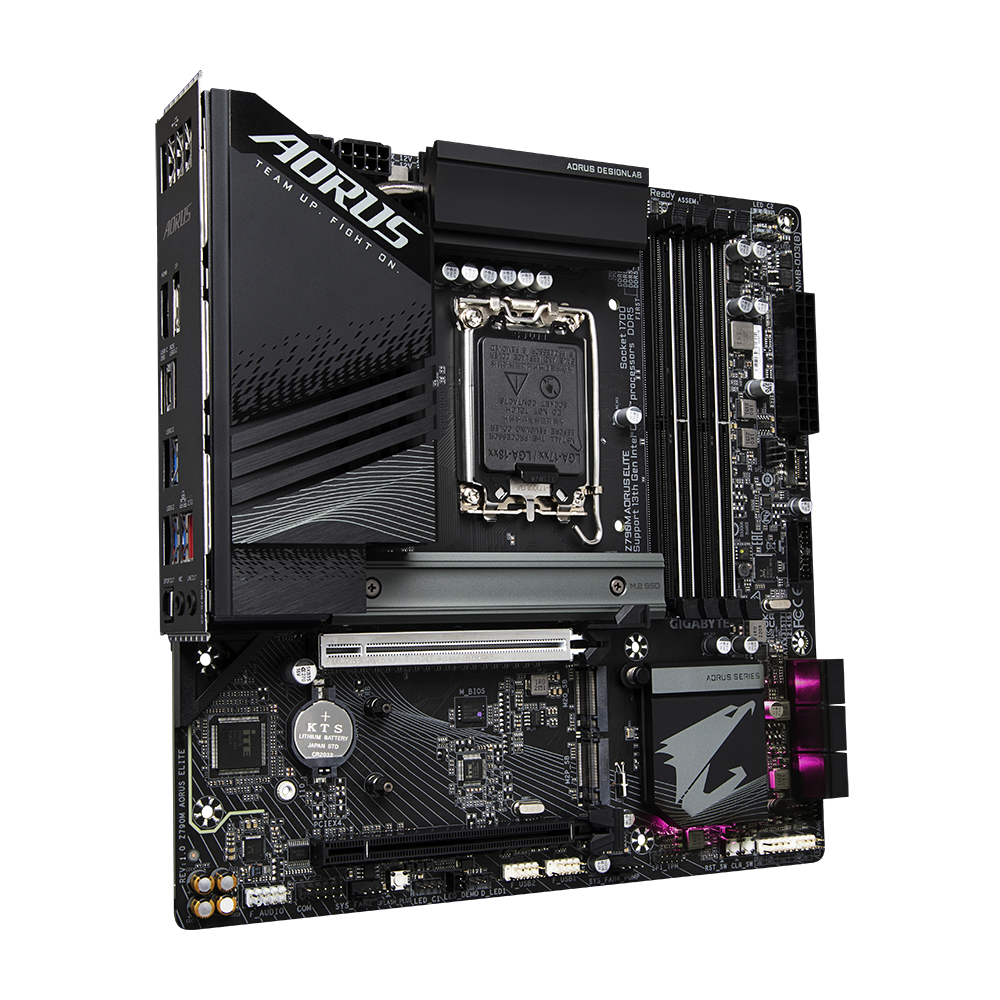

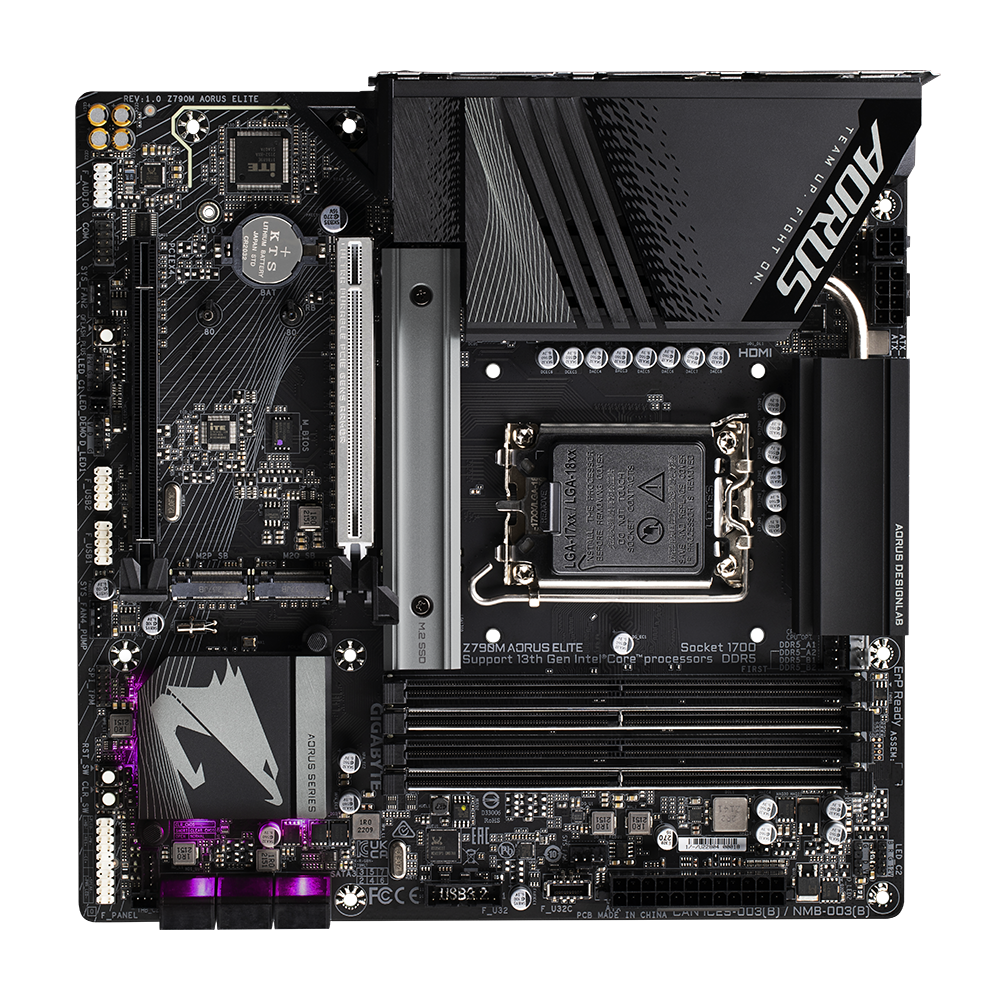

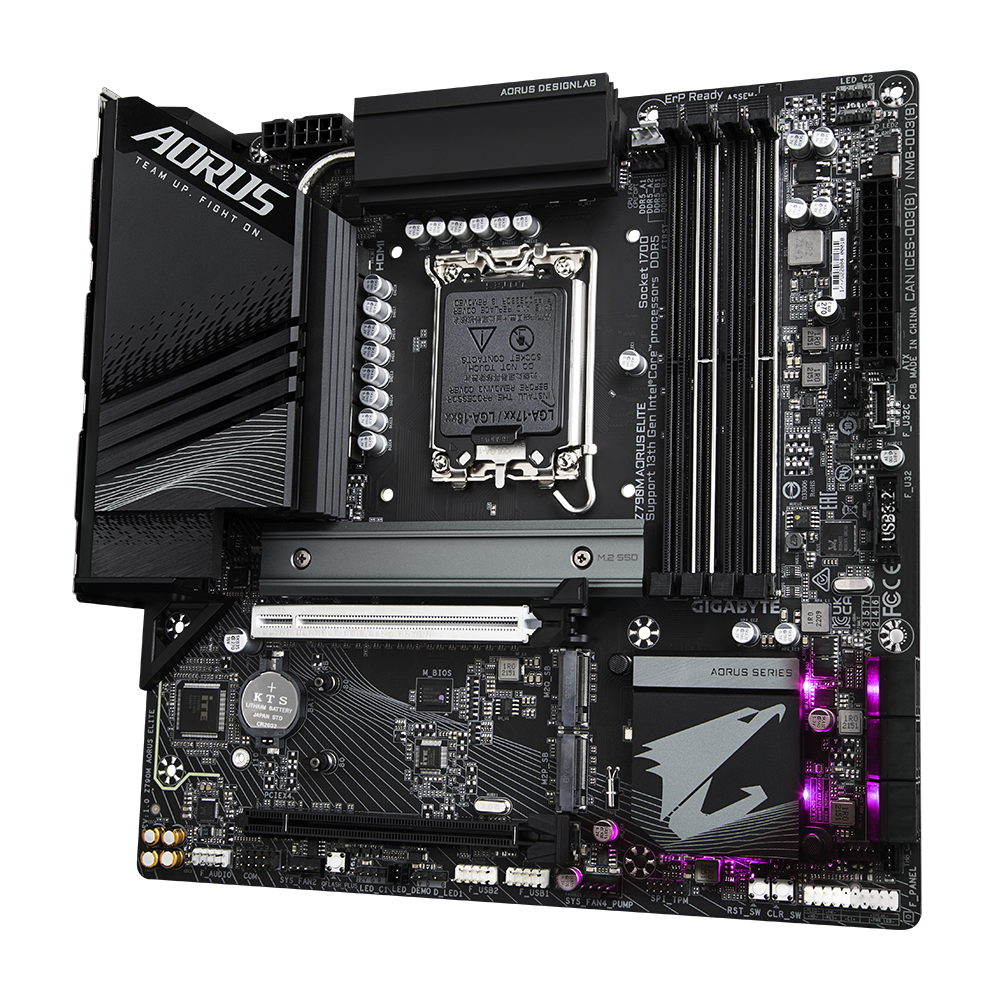

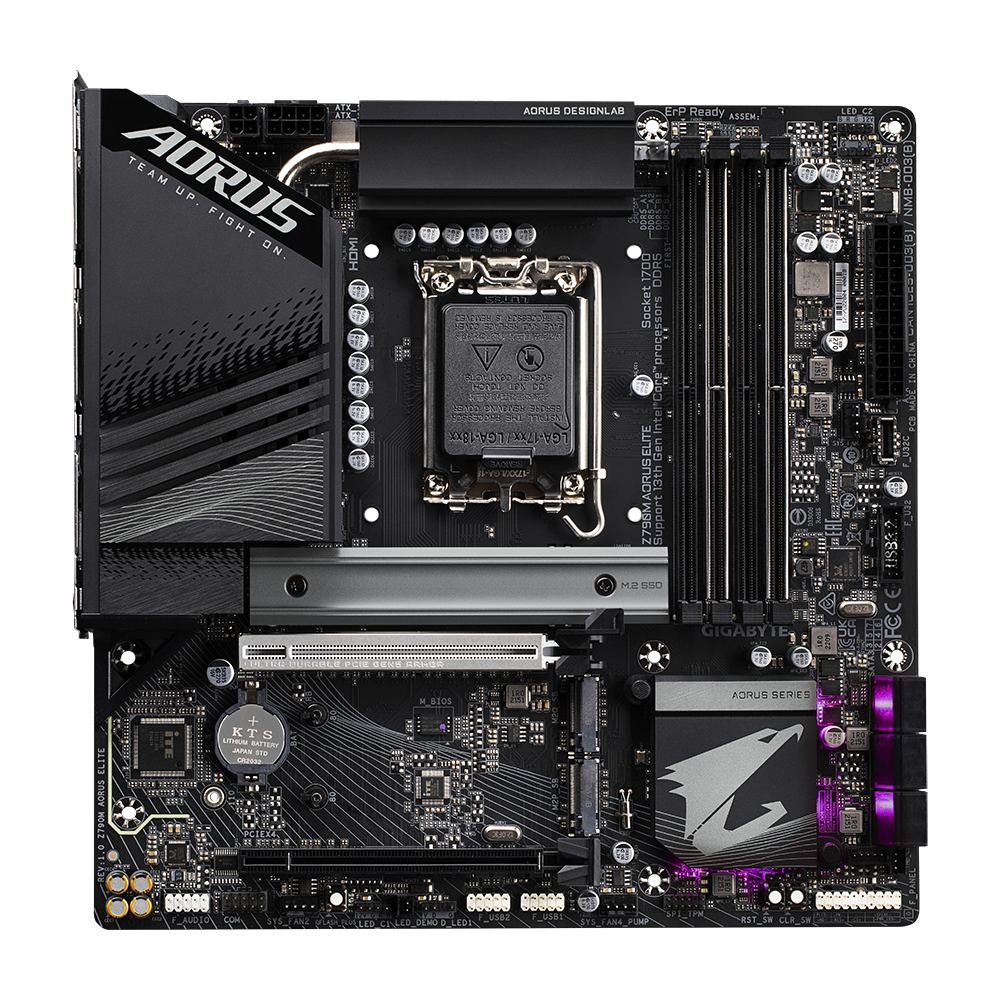

TARJETA MADRE GIGABYTE S1700 Z790M AORUS ELITE BOX M-ATX

Z790M AORUS ÉLITE

Procesador
Socket LGA1700: Compatibilidad con procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª generación
La caché L3 varía según la CPU
(consulte la lista de compatibilidad de CPU para obtener más información).
Chipset
Chipset Intel® Z790 Express
Memoria
Compatibilidad con módulos de memoria DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000
4 zócalos DIMM DDR5 que admiten hasta 192 GB (capacidad de DIMM única de 48 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con ECC Módulos de memoria DIMM 1Rx8/2Rx8 sin búfer (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin ECC
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la velocidad de datos y la cantidad de módulos DRAM; consulte la Lista de compatibilidad de memoria para obtener más información).
Gráficos Integrados
Procesador de gráficos integrado: compatibilidad con Intel® HD Graphics:
1 puerto HDMI, que admite una resolución máxima de 4096 × 2160 a 60 Hz
* Compatibilidad con la versión HDMI 2.1 y HDCP 2.3.
** Compatibilidad con puertos nativos compatibles con HDMI 2.1 TMDS.
1 x DisplayPort, compatible con una resolución máxima de 4096×2304 a 60
* Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3
(las especificaciones gráficas pueden variar según la compatibilidad de la CPU).
Audio
Realtek® ALC1200 CODEC
Audio de alta definición
de 2/4/5.1/7.1 canales
* Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para ver los ajustes de audio.
Compatibilidad con salida S/PDIF
LAN
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
Puertos de expansión
CPU:
1 x ranura PCI Express x16, compatible con PCIe 5.0 y funcionando a x16 (PCIEX16)
* La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16.
Chipset:
1 ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x4 (PCIEX4)
Soporte para tecnología AMD CrossFire™
Interfaz de almacenamiento
CPU:
1 conector M.2 (Socket 3, clave M, soporte para SSD PCIe 4.0 x4/x2 tipo 2280) (M2A_CPU)
Chipset:
1 conector M.2 (Socket 3, clave M, soporte para SSD PCIe 4.0 x4/x2 tipo 2280) (M2Q_SB)
1 conector M.2 (Socket 3, clave M, soporte para SSD PCIe 4.0 x4/x2 tipo 22110/2280) (M2P_SB)
6 conectores SATA 6Gb/s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA Chipset
USB : 1 puerto USB Type-C® en el panel posterior, compatible con USB 3.2 Gen 2×2 1 puerto USB Type-C® compatible con USB 3.2 Gen 2, disponible a través del conector USB interno 1 puerto USB 3.2 Gen 2 Tipo A (rojo) en el panel posterior Chipset + 2 concentradores USB 2.0: 6 puertos USB 3.2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del conector USB interno) Chipset + 2 concentradores USB 2.0: 8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos) Conectores internos de E/S 1 conector de alimentación principal ATX de 24 pines 1 ATX de 8 pines Conector de alimentación de 12 V 1 conector de alimentación ATX de 12 V y 4 pines 1 encabezado de ventilador de CPU 1 encabezado de ventilador de CPU de refrigeración por agua 3 encabezados de ventilador del sistema 1 encabezado de bomba de refrigeración por agua/ventilador del sistema 2 encabezados de tiras LED direccionables 2 encabezados de tiras LED RGB 3 conectores M.2 Socket 3 6 conectores SATA de 6 Gb/s 1 encabezado del panel frontal 1 encabezado de audio del panel frontal 1 encabezado USB Type-C®, con soporte USB 3.2 Gen 2 1 encabezado USB 3.2 Gen 1 2 encabezados USB 2.0/1.1 2 conectores de tarjeta complementaria Thunderbolt™ 1 encabezado de módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1 encabezado de puerto serie 1 botón de reinicio 1 botón Q-Flash Plus 1 botón Clear CMOS 1 puente de reinicio Conectores del Panel Trasero 1 x Puerto USB tipo C®, compatible con USB 3.2 Gen 2×2 1 puerto USB 3.2 Gen 2 tipo A (rojo) 4 puertos USB 3.2 Gen 1 4 puertos USB 2.0/1.1 1 puerto HDMI 2.0 1 DisplayPort 1 puerto RJ-45 1 conector de salida óptica S/PDIF 2 conectores de audio Controlador de E/S iTE® Chip controlador de E/S Monitorización H/W Detección de voltaje Detección de temperatura Detección de velocidad del ventilador Detección de caudal de refrigeración por agua Advertencia de fallo del ventilador Control de velocidad del ventilador * Si la función de control de velocidad del ventilador (bomba) es compatible dependerá del ventilador (bomba) que instale. BIOS 1 x 256 Mbit flash Uso de AMI UEFI BIOS con licencia PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Características Únicas Soporte para GIGABYTE Control Center (GCC) * Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
